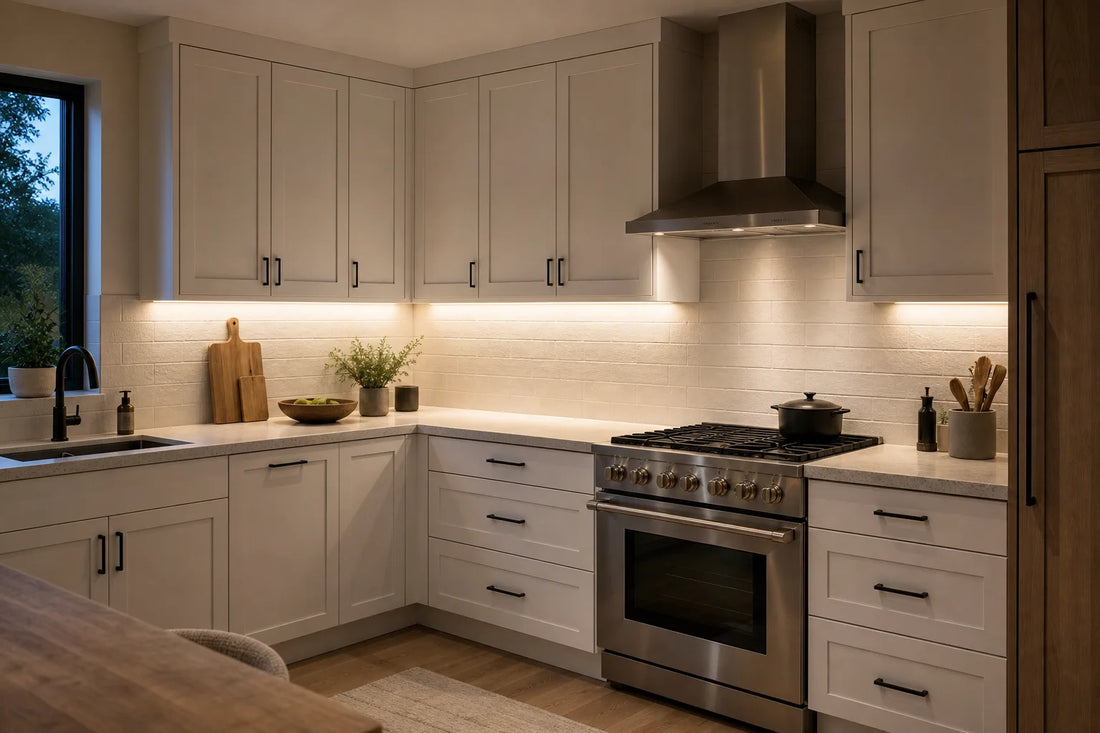

Unterschrankbeleuchtung für L-förmige Küchen: Ecken, Lücken & separate Läufe
Planen Sie jeden Schrankabschnitt, bevor Sie die Beleuchtung auswählen
Beleuchten Sie jede nutzbare Schrankunterseite; zwingen Sie keine durchgehende Leuchte um eine L-förmige Ecke oder über eine Lücke hinweg. Eine Ecke erfordert in der Regel zwei ausgemessene Lichtabschnitte, die sich jedoch eine Stromquelle teilen können, sofern das gewählte Set dies unterstützt und das Verbindungskabel eine verdeckte, zugängliche Route findet. Ein Fenster, eine Abzugshaube oder ein Hochschrank erfordert eine andere Entscheidung: Das Licht endet dort, wo der Schrank endet, während ein Kabel nur über eine geeignete Route geführt werden darf, die exponierte, heiße, feuchte oder bewegliche Bereiche meidet.
Skizzieren Sie zuerst die Schrankabschnitte und die Positionen der Stromanschlüsse. Wählen Sie dann zwischen einem Mehrfach-Strip-Set, einzelnen Stromleisten oder einer unabhängigen wiederaufladbaren Leuchte für einen isolierten Bereich. Das richtige Produkt folgt diesem Plan, nicht umgekehrt.
Beste Eignung
- Zwei Schrankzeilen treffen in einer Innenecke aufeinander und beide benötigen eine nützliche Arbeitsflächenbeleuchtung.
- Ein Fenster, eine Abzugshaube, ein Hochschrank oder eine andere Unterbrechung teilt die Oberschränke.
- Sie können die Steckdose, die Kabelführung und die Abschnitte, die zusammen geschaltet werden sollen, identifizieren.
Wählen Sie eine andere Konfiguration, wenn
- Ein gerader Abschnitt zu einer Standard-Stromleiste passt und eine Kabelroute zur Steckdose verfügbar ist.
- Ein getrennter Abschnitt keine verdeckte Kabelführung aufweist; erwägen Sie eine unabhängig betriebene oder wiederaufladbare Leuchte.
- Ein Umbau ein professionell geplantes, individuelles Niederspannungssystem zulässt.
Zwei unterschiedliche Begrenzungen: Ein Lichtband ist ein beleuchteter Abschnitt; eine Stromgruppe ist die Menge an Abschnitten, die sich eine kompatible Stromquelle und Steuerung teilen. Eine 90-Grad-Ecke kann das erste trennen, ohne das zweite zu unterbrechen.
Entscheiden Sie, wo jedes Lichtband beginnt und endet
| Schrankbedingung | Empfohlene Strategie | Warum sie passt | Wählen Sie anders, wenn |
|---|---|---|---|
| L-förmige Schränke mit zwei geraden Schenkeln und einer scharfen Innenecke | Ein zuschneidbarer COB-Strip pro Schenkel | Ein separater Lichtabschnitt pro Schenkel vermeidet eine enge Biegung; beide können sich dennoch einen kompatiblen Hub teilen. | Die zwei Schenkel den Hub nicht über eine geeignete versteckte Kabelführung erreichen können. |
| Zwei oder mehr gerade Schrankabschnitte mit einer kurzen Lücke | Eine strombetriebene Lichtleiste pro Abschnitt | Starre Leisten halten jeden beleuchteten Bereich optisch sauber, wenn das Kabel über die Lücke versteckt werden kann. | Die Abschnitte individuelle Längen benötigen oder die Lücke zu groß für eine praktische verdeckte Route ist. |
| Schränke unterbrochen durch Abzugshaube, Spülenfenster, Tür oder Hochschrank | Verdeckte Kabelführung testen; andernfalls isolierter Bereich separat mit Strom versorgen | Die Lücke bleibt unbeleuchtet, aber der Schrank dahinter kann dennoch nützliches Arbeitslicht bieten. | Lange tägliche Nutzungsdauer macht das Laden unpraktisch; planen Sie eine separate zugängliche Steckdose oder Festanschluss. |
| Lange individuelle Route, bei der ein Installateur das 12V-Netzteil und die Verkabelung spezifiziert | Zuschneidbarer 12V-2-Pin-COB-Strip | Der Strip ermöglicht präzise individuelle Längen und kann um Ecken und Unterbrechungen herum verlegt werden. | Ein komplettes Plug-and-Play-Set bevorzugt wird oder die Kompatibilität der Steckverbindungen nicht verifiziert werden kann. |
| Kein Oberschrank oder keine sichere Montagefläche über einem Teil der Arbeitsfläche | Das Unterbau-Licht am letzten Schrank beenden | Ein Kabel oder Lichtband sollte offene Räume nicht überbrücken, nur um die optische Kontinuität zu wahren. | Ein separater Plan für Wand-, Regal- oder Deckenbeleuchtung für den unbedeckten Bereich hinzugefügt wird. |
Vier Konfigurationen für Ecken und separate Schrankabschnitte
Konfiguration 1 · Strombetriebene L-förmige Schränke
Verwenden Sie einen separaten, zuschneidbaren COB-Strip an jedem Schenkel
Empfohlenes Setup: Messen Sie die nutzbare Unterseite jedes Schenkels separat aus. Bei einer scharfen Innenecke lassen Sie einen Lichtabschnitt vor der Kurve enden und beginnen einen neuen am rechtwinkligen Schenkel. Das Lumaz Hidden Touch Sensor COB LED-Strip-Set ist einen Vergleich wert, wenn beide Abschnitte den zentralen Adapter und die Steuerung mit den mitgelieferten Kabeln erreichen können. Ein dritter Abschnitt hinter einer Abzugshaube kann nur angeschlossen werden, wenn die Kabelführung und das Set dies zulassen.
- Beste Eignung: zwei oder mehr ausgemessene Schrankabschnitte, die zu einem Hub zurückführen können.
- Layout-Fakten: 1m/2m/3m/5m Längen, Auswahl für 2/4/5/6 Strips und Schnittpunkte alle 2,5 cm.
- Warum dieses Modell: mehrere Strip-Optionen, zentrale Stromversorgung, 320 LEDs/m COB-Licht und stufenloses Dimmen unterstützen koordinierte, aber separat ausgemessene Läufe in L-Layouts.
Beste Eignung
Ein Umbau oder eine fertige Küche, bei der zwei L-Schenkel, eine Kaffeestation und ein kleiner Schrank hinter der Abzugshaube alle eine versteckte Stromquelle erreichen können.
Nicht ideal, wenn
Der einzige sichtbare Kabelweg über eine freie Wand, einen Spülenbereich oder heiße Geräte führt. Gehen Sie nicht davon aus, dass jeder entfernte Abschnitt wiederaufladbar sein muss: eine nahe gelegene Steckdose kann eine separate Gruppe ermöglichen. Wählen Sie eine wiederaufladbare Leiste, wenn kein Kabelweg verfügbar ist.
Das Mehrfach-Layout erstellen
- Beschriften Sie die L-Schenkel als A und B, und jeden Abschnitt hinter der Haube oder dem Hochschrank als C, anstatt die Küche als eine Linie zu behandeln.
- Messen Sie die nutzbare Unterseite jedes Abschnitts unabhängig und ziehen Sie Platz für Blenden, Scharniere und die Kabelkurve ab.
- Stoppen Sie an einer scharfen Ecke den Lichtabschnitt vor der Richtungsänderung. Prüfen Sie, ob der Arbeitsbereich in der Ecke dennoch nutzbar bleibt; passen Sie die Enden an oder fügen Sie eine separate Lösung hinzu.
- Führen Sie eine Trockenübung mit allen Strips und Kabeln zum Hub durch, bevor Sie Klebeflächen freilegen oder bei den dokumentierten 2,5 cm schneiden.
- Platzieren Sie den Holz-Sensor-Punkt auf einer nicht-metallischen Platte innerhalb der 25 mm Erfassungsreichweite und testen Sie ihn vor der Endmontage.
Hauptvorteil: Ein strombetriebenes Set ermöglicht die koordinierte tägliche Bedienung, aber jeder Teil benötigt eine praktische Route zum Hub. Mehr Ausgänge lösen kein Problem mit freiliegenden oder unzugänglichen Kabelwegen.
Konfiguration 2 · Gerade Abschnitte mit verdeckter Kabelführung
Geben Sie jedem Schrankabschnitt seine eigene ultra-dünne Leiste
Empfohlenes Setup: Verwenden Sie die 30 cm, 40 cm oder 50 cm Lumaz Leisten dort, wo diese Größen die tatsächlichen Arbeitsbereiche abdecken, nicht nur weil die Schränke gerade sind. Ein längerer Abschnitt benötigt eventuell mehr als eine Leiste. Wählen Sie ein Mehrfach-Set erst nach Überprüfung der Anzahl der Leuchten, der Kabellänge und der Position der Hand-Sensor-Steuerung.
- Beste Eignung: zwei bis sechs gerade Schrankabschnitte, deren Kabel in einem Stromplan versteckt werden können.
- Fakten: 7 mm Aluminiumgehäuse, 30/40/50 cm Längen, 1- bis 6-Leuchten-Sets, US/EU-Adapter.
- Warum dieses Modell: die starren Längen vereinfachen die Ausrichtung, die Hand-Sweep-Steuerung und stufenloses Dimmen eignen sich für häufige Küchenaufgaben ohne Batteriewartung.
Beste Eignung
Kurze gerade Abschnitte nahe Spüle, Arbeitsfläche oder Kaffeestation, wo Adapter und Kabel verdeckt bleiben können.
Nicht ideal, wenn
Die verfügbaren Schranklängen nicht zu den 30, 40 oder 50 cm Leisten passen oder eine Eckenbiegung erforderlich ist. Nutzen Sie das zuschneidbare Lumaz COB-Set für exakte Maße und Eckenläufe.
Verwechseln Sie ein Mehrfach-Set nicht mit unbegrenzter Erweiterbarkeit: Wählen Sie eine Set-Größe, die den geplanten Abschnitten entspricht, aber verifizieren Sie das Kabellayout gegen die tatsächlichen Abstände. Gehen Sie nicht davon aus, dass nicht gelistete Verlängerungen passen.
Konfiguration 3 · Abschnitte ohne verdeckte Kabelführung
Machen Sie den Bereich hinter der Lücke zu einer unabhängigen wiederaufladbaren Zone
Empfohlenes Setup: Verwenden Sie eine wiederaufladbare Lumaz-Leiste für einen isolierten Abschnitt, wenn es keinen geeigneten versteckten Übergang oder keine Steckdose gibt. Passen Sie die 10 cm bis 50 cm Längen an den Bereich an, nutzen Sie den Dauerbetrieb für die Essenszubereitung und den Bewegungsmodus für kurze Aufenthalte. Planen Sie ein, wo die Leiste zum Laden entnommen werden kann.
- Beste Eignung: ein kurzer Schrank hinter einer Haube, einem Fenster oder einer anderen Lücke ohne Kabelübergang.
- Fakten: 10/20/30/40/50 cm Längen, schwarz/silber Finish, magnetische Montage.
- Warum dieses Modell: wiederaufladbar, keine Kabel nötig; 3000K/4000K/6000K Licht, stufenloses Dimmen, Dauerlicht und zwei Bewegungsmodi bieten Flexibilität.
Beste Eignung
Eine Mietwohnung oder eine fertige Küche, in der ein entfernter Schrank für eine Kaffeemaschine oder einen kleinen Arbeitsbereich dient und das Bewahren sauberer Sichtlinien wichtiger ist als eine synchronisierte Steuerung.
Nicht ideal, wenn
Mehrere isolierte Abschnitte täglich lange in Betrieb sind. Mehrfaches Laden wird zur Bürde; planen Sie neue versteckte Stromquellen oder unterteilen Sie die Küche in eine kleine Anzahl strombetriebener Gruppen.
Unabhängige Gruppen verwalten
- Zählen Sie jeden Abschnitt hinter einer unüberbrückbaren Lücke als separate Leuchte.
- Halten Sie die magnetische Entnahmerichtung zugänglich.
- Verwenden Sie die gleiche Farbtemperatur in benachbarten Gruppen für visuelle Kontinuität.
- Erstellen Sie einen Ladeort und beschriften Sie die Leisten bei mehreren identischen Einheiten.
Konfiguration 4 · Installateur-geplante individuelle 12V-Route
Verwenden Sie einen 2-Pin-COB-Strip, wenn Strom und Verbindungen separat spezifiziert werden
Empfohlenes Setup: Unterteilen Sie einen individuellen Umbau in ausgemessene Abschnitte und bitten Sie den Installateur, das 12V-Netzteil, den Dimmer, die Verkabelung und alle Verbindungen als ein kompatibles System zu spezifizieren. Wählen Sie die IP30 oder IP68 Lumaz-Version für die Umgebungsbedingungen. Der Strip ist die Lichtquelle, kein Komplett-Set.
- Beste Eignung: eine installateurgeplante Küche, in der Kapazität, Kabelwege und Dimmer separat ausgewählt werden.
- Strip-Fakten: 12V 2-Pin-Konstruktion, 1–20 m Längen, 9–10 mm Breite, 320 LEDs/m, warm/natürlich/kaltweiß.
- Warum dieses Modell: flexible, zuschneidbare Strips unterstützen präzise gerade Läufe; IP30/IP68 Auswahl für die jeweilige Feuchtigkeitsbelastung.
Beste Eignung
Eine neue Küche oder ein von Elektrikern unterstütztes Projekt, bei dem mehrere Ecken und Lücken einen spezifischen Niederspannungsplan erfordern.
Nicht ideal, wenn
Der Benutzer erwartet, dass Netzteil und Steuerung bereits im Lieferumfang enthalten sind. Vergleichen Sie das Lumaz Hidden Touch Sensor Set für ein komplettes Paket, aber prüfen Sie dennoch Kabellängen und Verbinder; gehen Sie nicht davon aus, dass alles Nötige enthalten ist.
Prüfung der Verbinder: Prüfen Sie vor der Verwendung separat erhältlicher Eck- oder Lückenverbinder die 12V-Kompatibilität, die zweipolige Polarität, die Streifenbreite von 9–10 mm, die Strombelastbarkeit des Verbinders sowie die Passgenauigkeit für die gewählte IP30- oder versiegelte IP68-Bauweise. Ähnlich aussehende Verbinder sind nicht automatisch untereinander austauschbar.
Vorgehensweise bei Fenstern, Spülen oder Dunstabzugshauben
Wählen Sie einen Verbinder nicht nur deshalb, weil zwei beleuchtete Abschnitte gleich aussehen sollen. Entscheiden Sie zuerst, ob der Zwischenraum eine geeignete, nicht beleuchtete Kabelführung bietet und ob sich der Mehraufwand für eine gemeinsame Stromversorgung lohnt.
Ein Spülenfenster zwischen zwei Oberschrankbereichen
Beenden Sie die erste Lichtleiste am Schrank vor dem Fenster und beginnen Sie die nächste unter dem Schrank danach. Wenn bereits eine verdeckte, zugängliche Kabelführung um das Fenster herum existiert, können sich die Abschnitte ein kompatibles Stromversorgungsset teilen. Wenn die einzige Möglichkeit darin bestünde, ein Kabel sichtbar über das Glas, die Rückwand oder den nassen Arbeitsbereich zu führen, statten Sie den entfernten Schrank mit einem eigenen zugänglichen Netzteil oder einer aufladbaren Leuchte aus. Die Spüle selbst benötigt keine leuchtende Brücke; beleuchten Sie diesen Arbeitsbereich separat, falls es dort trotz Fenster zu dunkel ist.
Eine Dunstabzugshaube zwischen Vorbereitungsschränken
Behandeln Sie die Schränke auf beiden Seiten als separate Lichtabschnitte. Prüfen Sie das integrierte Arbeitslicht der Abzugshaube, bevor Sie entscheiden, ob das Kochfeld zusätzliches Licht benötigt. Verlegen Sie keinen Lichtstreifen durch die Abzugshaube und nutzen Sie deren elektrischen Anschluss nicht für die Schrankbeleuchtung. Eine verdeckte Führung um die Haube herum kann eine gemeinsame Niedervoltversorgung ermöglichen, sofern das gewählte System und die Installation dies zulassen; ansonsten verwenden Sie zwei unabhängige Gruppen.
Ein Hochschrank, ein Türdurchgang oder ein fehlender Oberschrank
Beenden Sie die Unterschrankleuchte dort, wo die Schrankunterseite endet. Ein hoher Vorratsschrank oder eine offene Wand kann eine gemeinsame Kabelführung unpraktisch machen, auch wenn die Arbeitsplatten optisch eine Linie bilden. Halten Sie den nächsten Schrank als eigene stromversorgte oder aufladbare Zone und verwenden Sie eine separate Wand-, Regal- oder Deckenleuchte für Arbeitsflächen ohne Oberschrank darüber.
Planen Sie die Abschnitte vor der Wahl der Längen oder Set-Größen
Skizzieren Sie jede Schrankunterseite als separate Linie. Markieren Sie Ecken, Abzugshauben, Spülenfenster, Hochschränke und Bereiche ohne Oberschrank. Notieren Sie die tatsächlichen Tätigkeiten auf der Arbeitsplatte darunter, damit die Beleuchtungsplanung keine dunklen Ecken am Arbeitsrand hinterlässt.
2. Weisen Sie an jedem Entscheidungspunkt eine Abschnitt-ID zu
- Den Abschnitt beibehalten: Die Unterseite bleibt gerade und durchgehend, und die gewählte Leuchte passt zur gemessenen Länge.
- Einen neuen Lichtabschnitt beginnen: Der Schrank macht eine scharfe Kurve, eine Abzugshaube oder Lücke unterbricht die Fläche, oder der nächste Abschnitt erfordert eine andere Leuchtenlänge.
- Eine neue Stromgruppe beginnen: Keine geeignete verdeckte Kabelführung erreicht den nächsten Abschnitt, oder eine unabhängige Steuerung ist praktischer. Eine Ecke allein erfordert noch keine neue Stromgruppe.
3. Planen Sie den nicht beleuchteten Pfad separat
Eine Lücke benötigt keine leuchtende Brücke. Wenn sich zwei Abschnitte die Stromversorgung teilen, messen Sie die tatsächliche verdeckte Kabelführung um die Unterbrechung herum, nicht die Luftlinie über die Arbeitsplatte. Prüfen Sie Kabellänge, kompatible Anschlüsse und Zugangsmöglichkeiten für Wartungsarbeiten, bevor Sie ein Set wählen. Halten Sie die Leitung von feuchten, heißen, gequetschten oder beweglichen Bereichen fern; lassen Sie neue Festinstallationen von einer Elektrofachkraft ausführen.
4. Zählen Sie die Produkte pro Abschnitt, nicht pro Wand
Rechnen Sie bei der Planung mit einer starren Lichtleiste pro ununterbrochenem geraden Abschnitt. Bei einem zuschneidbaren Streifensystem rechnen Sie mit einem Streifensegment pro geradem Lauf und ausreichend Ausgängen oder separat spezifizierter Verkabelung für jedes Segment. Bestätigen Sie den tatsächlichen Lieferumfang und die Reichweite der Kabel vor der Bestellung.
5. Führen Sie eine Trockenanpassung des gesamten Systems durch
Positionieren Sie Lichter, Hub, Steuerungen, Adapter und jedes Verbindungskabel provisorisch. Öffnen Sie Türen und Schubladen, bedienen Sie die Abzugshaube, stellen Sie Küchengeräte zurück und prüfen Sie die Arbeitsplatte aus normalen Arbeitspositionen. Testen Sie die Innenecke auf dunkle Bereiche, bevor Sie etwas zuschneiden oder befestigen.
Fragen, die den Anschlussplan beeinflussen
Sollte ein LED-Streifen um eine 90-Grad-Schrankecke gebogen werden?
Planen Sie für eine scharfe Innenecke zwei gerade beleuchtete Abschnitte, anstatt den Streifen zu verdrehen oder zu überlappen. Sie können eine kompatible Stromquelle teilen, wenn das Kabel über einen geeigneten verdeckten Weg dorthin geführt werden kann. Schneiden Sie nur an den markierten Stellen des gewählten Streifens und verwenden Sie einen Eckverbinder nur, wenn Spannung, Pin-Belegung, Breite, Belastbarkeit und Schutzart als kompatibel bestätigt sind.
Wie sollte die Beleuchtung eine Dunstabzugshaube oder eine Spülenfensterlücke überbrücken?
Beenden Sie das Licht am letzten Schrank und beginnen Sie einen neuen Abschnitt unter dem nächsten. Teilen Sie die Stromversorgung nur dann, wenn eine kompatible, verdeckte und zugängliche Kabelführung um die Unterbrechung herum existiert. Andernfalls statten Sie den zweiten Abschnitt mit einem eigenen zugänglichen Netzteil oder einer aufladbaren Leuchte aus; spannen Sie keinen leuchtenden Streifen oder freiliegendes Kabel über eine offene Lücke.
Benötigen alle separaten Schrankabschnitte ein eigenes Netzteil?
Nein. Separate beleuchtete Abschnitte können sich ein Netzteilset teilen, wenn die gewählte Konfiguration dies unterstützt und die mitgelieferten oder zugelassenen Kabel durch eine verdeckte, zugängliche Führung verlegt werden können. Ein Abschnitt, der nicht sauber angebunden werden kann, benötigt eine eigene geeignete Stromzufuhr oder eine aufladbare Leuchte.
Ist ein zuschneidbarer Streifen immer besser als mehrere Lichtleisten?
Nein. Wählen Sie einen zuschneidbaren Streifen, wenn exakte Längen, Ecken oder mehrere koordinierte Abschnitte die Planung bestimmen. Wählen Sie Lumaz-Lichtleisten, wenn die Schränke gerade sind, die verfügbaren Leistenlängen passen und unabhängige Leuchten die Installation und einen zukünftigen Austausch einfacher machen.
