Anleitung zum Selberverdrahten: Transformatorauswahl, Kabelquerschnitt und Schaltplan für mehrere Puck-Leuchten
Inhaltsverzeichnis
- Funktionsweise von Niedervolt-Puck-Leuchten (Kurzübersicht)
- Leistung und Stromstärke berechnen: Watt, Ampere und benötigte VA
- Wählen Sie den richtigen Transformator/Treiber: Typen, Dimmbarkeit und Kompatibilität
- Drahtquerschnitt und Spannungsabfall: Berechnungsmethode und praktische Tabelle
- Planung von Schaltkreisen und Layout für mehrere Puck-Leuchten
- Verdrahtungsmethoden, Anschlüsse und praktische Installationstipps
- Checkliste für Werkzeuge, Tests und Inbetriebnahme
- Sicherheit, Vorschriften und häufige Fallstricke
- Häufig gestellte Fragen (FAQ)

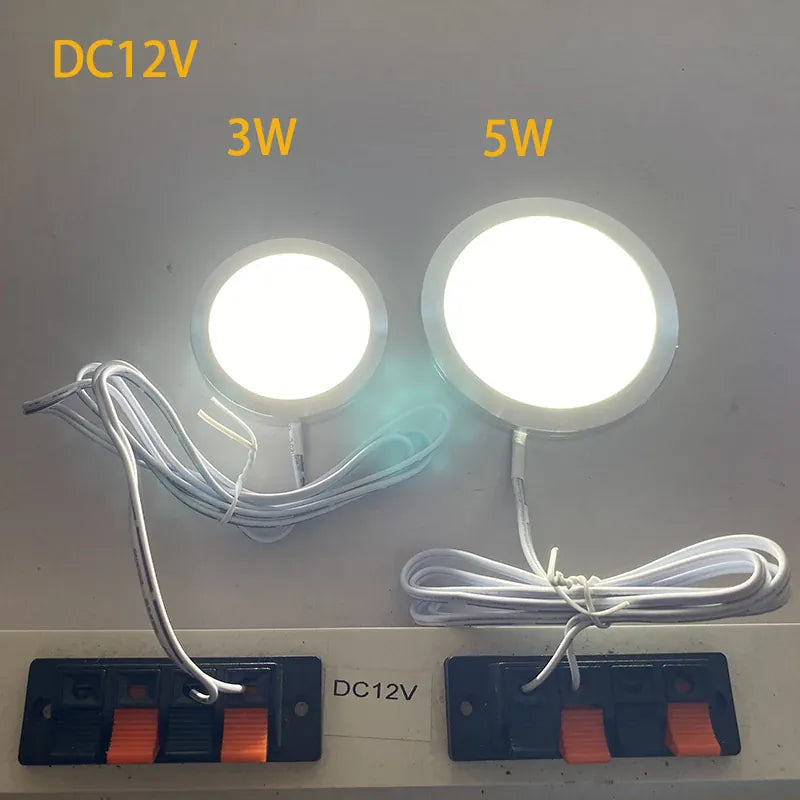

Funktionsweise von Niedervolt-Puck-Leuchten (Kurzübersicht)
Niedervolt-Puck-Leuchten sind typischerweise 12-V- oder 24-V-LED-Leuchten, die von einem Transformator (auch Treiber genannt) gespeist werden. Sie arbeiten in Konstantspannungskreisen und sind parallel geschaltet, um eine gleichbleibende Helligkeit zu gewährleisten.
Leistung und Stromstärke berechnen: Watt, Ampere und benötigte VA
Verwenden Sie Watt und Volt, um den Strom (I = P/V) und die Scheinleistung des Transformators (V × A) zu bestimmen; fügen Sie der berechneten Last immer einen Sicherheitszuschlag von 20–30 % hinzu.
Schritte und Faustregeln:
- Ermitteln Sie die Wattzahl (Herstellerangabe) jedes LED-Pucks. Falls unbekannt, messen Sie diese oder verwenden Sie einen typischen Bereich: 1–4 W für moderne LED-Puck-Leuchten.
- Gesamtleistung in Watt = Anzahl der Pucks × Wattzahl pro Puck.
- Gesamtstromstärke = Gesamtleistung in Watt ÷ Treiberspannung (12 oder 24 V).
- Die erforderliche Transformator-VA beträgt ca. 1,25 Watt (25 % Puffer), um ausreichend Spielraum zu gewährleisten und eine Überlastung der elektronischen Treiber zu vermeiden.
Beispiel: Zehn 2-W-Pucks bei 12 V → Gesamtleistung = 20 W → Stromstärke = 20 W ÷ 12 V = 1,67 A → Um auf Nummer sicher zu gehen, wählen Sie einen 12-V-Treiber mit 30 VA (12 V × 2,5 A = 30 VA).
💡 Gleich beim ersten Mal richtig! Lumaz LED-Puck-Leuchten liefern maximale Helligkeit bei minimalem, energieeffizientem Stromverbrauch.
Wählen Sie den richtigen Transformator/Treiber: Typen, Dimmbarkeit und Kompatibilität
3 Stück schwarze RGB-LED-Unterbauleuchten mit Batteriebetrieb und Fernbedienung
Wählen Sie einen Transformator, der zu Spannung, Lasttyp, Dimmanforderungen und Installationsort (im Schaltschrank, Abstellraum usw.) passt.
Transformator-/Treibertypen
- Magnetische (Eisenkern-)Transformatoren – ältere Technologie, schwerer, vertragen geringe Lasten, können aber brummen und sind groß.
- Elektronische (Schalt-)Treiber – leichter, effizienter und häufiger bei LED-Pucks anzutreffen. Sie benötigen oft eine Mindestlast und können empfindlich auf Triac-Dimmer reagieren.
- Konstantstromtreiber – werden für bestimmte LEDs verwendet; die meisten Puck-Leuchten verwenden Konstantspannungstreiber (12/24 V), keine Konstantstromtreiber.
Dimmen und Steuern
- Stellen Sie sicher, dass der Treiber dimmbar ist. Elektronische Treiber benötigen möglicherweise einen für LEDs geeigneten Dimmer (PWM, Phasenabschnitts- oder Phasenanschnittsdimmer, je nach Spezifikation).
- Für Fern- oder Smart-Steuerungen wählen Sie Treiber mit integrierten Dimm-Schnittstellen (0–10V, DMX oder PWM) oder kombinieren Sie diese mit einem kompatiblen Dimmer/Controller.
Checkliste für die praktische Auswahl
- Puckspannung prüfen (12 V vs. 24 V).
- Berechnen Sie die Gesamtleistung in Watt und rechnen Sie 25 % Reserve hinzu.
- Wählen Sie einen Fahrer, der für die jeweilige VA und die Umgebungsbedingungen (trockener, feuchter oder nasser Ort) geeignet ist.
- Prüfen Sie die Kompatibilität mit der Dimmfunktion oder wählen Sie im Zweifelsfall die nicht dimmbare Variante.
Drahtquerschnitt und Spannungsabfall: Berechnungsmethode und praktische Tabelle
Der Spannungsabfall ist bei niedrigen Spannungen von größerer Bedeutung; wählen Sie den Drahtquerschnitt anhand des Stroms und der Leitungslänge, um einen Abfall von ≤3% zu gewährleisten und so eine gute Helligkeit und Langlebigkeit zu erzielen.
Formel (Hin- und Rückweg): Spannungsabfall = I × R × L, wobei R der Leiterwiderstand in Ohm pro Fuß und L die einfache Entfernung × 2 (Hin- und Rückweg) ist. Der Spannungsabfall sollte ≤ 3 % der Versorgungsspannung betragen (0,36 V bei 12 V).
| AWG | Ω/ft (ca.) | Maximale Einweglänge bei 3 % Gefälle @ 2 A (ft) | Maximale Einweglänge bei 3 % Gefälle und 5 A (ft) |
|---|---|---|---|
| 18 | 0,00639 | 28 | 11 |
| 16 | 0,00402 | 45 | 18 |
| 14 | 0,00253 | 71 | 29 |
| 12 | 0,00159 | 113 | 45 |
| 10 | 0,00100 | 180 | 72 |
Anmerkungen:
- Die Tabelle geht von einem 12-V-System aus und zielt auf einen Spannungsabfall von ≤3 % (0,36 V) ab.
- Bei 24-V-Systemen halbiert sich der Spannungsabfall; Sie können die zulässigen Längen verdoppeln, um den gleichen prozentualen Abfall zu erzielen.
- Wenn Ihre Leitungslänge diese Werte überschreitet, wählen Sie dickeren Draht (niedrigerer AWG-Wert) oder verwenden Sie mehrere Einspeisepunkte/parallele Leitungsabschnitte.
Planung von Schaltkreisen und Layout für mehrere Puck-Leuchten
Eine gute Planung reduziert den Spannungsabfall, vereinfacht die Installation und gewährleistet die Einhaltung der Systemvorschriften. Beginnen Sie mit einem Schaltplan und einer Teileliste.
Entwurfsschritte (Kurzplanungs-Checkliste)
- Ermitteln Sie den Puck-Abstand und messen Sie die Kabellängen vom Treiber zum entferntesten Puck.
- Spannung wählen: 24 V für lange Strecken oder viele Leuchten, 12 V für kurze Strecken und Nachrüstungsarbeiten.
- Wählen Sie die Treibergröße mit 25% Puffer und wählen Sie den Drahtquerschnitt anhand der obigen Tabelle oder eines Rechners.
- Topologie der Lichtzufuhr: einfache Reihenschaltung, mehrere radiale Zufuhren oder mehrere Zonen (empfohlen für >12 Leuchten).
- Notieren Sie den Standort des Schalters/Dimmers und berücksichtigen Sie die gemäß den örtlichen Vorschriften zugänglichen Anschlussdosen.
Topologien erklärt
- Daisy Chain (Einzellauf) – am einfachsten: Puck-zu-Puck. Am besten geeignet für kurze Läufe und wenige Spiele.
- Radialverbindung – separates Kabel vom Treiber zu jedem Puck. Minimiert den Spannungsabfall und isoliert Fehlerquellen.
- Mehrere Zonen – Gruppieren Sie die Pucks an separaten Treibern oder Ausgängen; ideal zum Dimmen von Szenen oder langen Küchen.
Empfehlung: Bei mehr als acht Pucks oder Strecken über 25 Fuß sollten Sie ein 24-V-System in Betracht ziehen oder die Stromversorgung in zwei Stromkreise aufteilen, um Spannungsabfälle zu vermeiden und eine gleichmäßige Helligkeit zu gewährleisten.
Verdrahtungsmethoden, Anschlüsse und praktische Installationstipps
12V Tuya WIFI RGB LED-Unterbauleuchten mit dimmbarer Fernbedienung
Verwenden Sie sichere Verbindungen, die richtige Polarität und gut zugängliche Verbindungsstellen. Halten Sie sich an einheitliche Verdrahtungspraktiken, um Ausfälle zu vermeiden.
Gängige Verbindungsarten
- Steckverbinder (Stecker/Buchse-Schnellverbinder) – praktisch, aber Ampere-Wert prüfen.
- Löten + Schrumpfschlauch – dauerhaft, zuverlässig, aber weniger wartungsfreundlich.
- Drahtklemmen oder Wago-Hebelklemmen – sicher und wartungsfreundlich; verwenden Sie Modelle mit Nennspannung.
Bewährte Verfahren
- Achten Sie auf die richtige Polarität (Plus an Plus, Minus an Minus). Markieren Sie den Plusleiter.
- Gruppieren Sie die Pucks in logischen Reihen; halten Sie die Anschlusskästen zugänglich und beschriften Sie sie.
- Dichten Sie alle Verbindungen in den Schaltschränken gegen hohe Hitze und Feuchtigkeit ab – verwenden Sie Silikondichtungen oder entsprechende Gehäuse.
- Im Zweifelsfall lieber einen größeren Kabelquerschnitt als berechnet verwenden – der Arbeitsaufwand ist gering im Vergleich zu den Kosten einer späteren Neuverkabelung.
🔧 „Ich habe meine Unterbauleuchten in zwei Zonen mit einem 24-V-Treiber angeschlossen. Die Helligkeit war überall gleichmäßig und das Dimmen funktionierte einwandfrei.“ – Heimwerker aus einer Community für Heimwerker.
Checkliste für Werkzeuge, Tests und Inbetriebnahme
Vor der endgültigen Installation Spannung, Polarität und Dimmfunktion prüfen. Geeignetes Werkzeug verwenden und die Inbetriebnahmeprozedur befolgen.
Unverzichtbare Werkzeuge
- Multimeter (vorzugsweise True RMS)
- Abisolierzangen, Crimpzangen und Schraubendreher
- Seitenschneider, Schrumpfschlauch, Lötkolben (optional)
- Etikettiergerät oder Klebeband und Stift
- Spannungsprüfer / berührungsloser Prüfer
Inbetriebnahmeschritte (Reihenfolge)
- Überprüfen Sie die Ausgangsspannung des Treibers im Leerlauf.
- Schließen Sie einen Puck an; vergewissern Sie sich, dass die Polarität korrekt ist und dass er wie erwartet leuchtet.
- Fügen Sie die Pucks schrittweise hinzu und messen Sie die Spannung am anderen Ende, um einen akzeptablen Spannungsabfall zu bestätigen.
- Testen Sie den Dimmer über den gesamten Bereich; achten Sie auf Flackern oder Brummen.
- Sichern Sie alle Steckverbinder und dokumentieren Sie den Schaltplan für zukünftige Wartungsarbeiten.
Sicherheit, Vorschriften und häufige Fallstricke
Beachten Sie die geltenden Sicherheitsbestimmungen für elektrische Anlagen und die örtlichen Vorschriften. Niederspannungssysteme werden weiterhin über den Treiber an das Stromnetz angeschlossen und müssen den Installationsvorschriften entsprechen.
Wichtige Sicherheitshinweise
- Vor Arbeiten an der Hauptverkabelung, die den Treiber versorgt, muss die Stromzufuhr am Sicherungsautomaten unterbrochen werden.
- Installieren Sie Treiber/Transformatoren gemäß den Anweisungen des Herstellers an gut belüfteten, zugänglichen Orten.
- Schützen Sie die Niederspannungsleitungen vor Beschädigungen und trennen Sie sie gegebenenfalls von den Netzspannungsleitungen.
Zitate und weitere Hinweise:
- Für sichere Arbeitspraktiken und elektrische Gefahren konsultieren Sie die Ressourcen zur elektrischen Sicherheit der OSHA: https://www.osha.gov/electrical .
- Für Informationen zur Lichteffizienz und zu Überlegungen bezüglich LEDs konsultieren Sie bitte die Leitlinien des US-Energieministeriums zur LED-Beleuchtung: https://www.energy.gov/energysaver/led-lighting .
Häufige Fehler, die es zu vermeiden gilt
- Den Treiber unterdimensionieren – einen Treiber niemals mit 100 % oder mehr seiner Nennleistung betreiben.
- Wird der Spannungsabfall außer Acht gelassen – eine sichtbare Verdunkelung oder Farbverschiebung deutet auf eine mangelhafte Konstruktion hin.
- Bei Verwendung inkompatibler Dimmer sollten Sie die Kompatibilität von Treiber und Dimmer prüfen, um Flackern oder Ausfälle zu vermeiden.
- Mangelhafte Verbindungen – verwenden Sie geeignet dimensionierte Steckverbinder und prüfen Sie jede einzelne Verbindung.
Häufig gestellte Fragen (FAQ)
Kann ich Puck-Leuchten mit unterschiedlicher Wattzahl an denselben Treiber anschließen?
Ja, vorausgesetzt, sie haben die gleiche Spannung und die Gesamtleistung bleibt mit einem Puffer von 25 % unter der Nennleistung des Treibers. Durch das Mischen von Treibern kann es zu ungleichmäßiger Helligkeit kommen, es sei denn, die unterschiedlichen Leistungen sind für eine gestaffelte Beleuchtung beabsichtigt.
Ist 12 V oder 24 V besser für Küchenunterbauleuchten?
24 V eignen sich besser für längere Leitungsstrecken und eine höhere Anzahl an Leuchten, da der Spannungsabfall proportional geringer ist. Für kurze Leitungsstrecken und wenige Leuchten sind 12 V ausreichend und oft günstiger.
Wie viele Puck-Leuchten kann ich an einem Transformator betreiben?
Teilen Sie die Scheinleistung (VA) des Transformators durch die in Scheinleistung umgerechnete Wattzahl jedes LED-Moduls (bei ohmschen LED-Lasten gilt: VA ≈ W). Die Gesamtleistung sollte ≤ 80 % der Nennleistung betragen, um eine ausreichende Reserve zu gewährleisten. Beispiel: Ein 60-VA-Treiber kann eine LED-Last von ca. 48 W sicher versorgen (mit 20 % Reserve).
Benötige ich für dieses Projekt einen Elektriker?
Wer sich mit Schraubenzieher und Multimeter auskennt und nur Niederspannungsverkabelung sowie die vorschriftsmäßige Installation eines Treibers benötigt, kann die Arbeit oft selbst erledigen. Für die Hauptverkabelung, Änderungen an Stromkreisen oder wenn die örtlichen Vorschriften dies erfordern, sollte jedoch ein zugelassener Elektriker beauftragt werden.
Warum brummen oder flackern LED-Pucks beim Dimmen?
Brummen und Flackern entstehen häufig durch nicht aufeinander abgestimmte Dimmer und Treiber oder durch Treiber, die nahe ihrer Mindestlast betrieben werden. Verwenden Sie LED-kompatible Dimmer, die vom Treiberhersteller empfohlen werden, und stellen Sie sicher, dass die Last die Mindestanforderungen von Dimmer und Treiber erfüllt.
